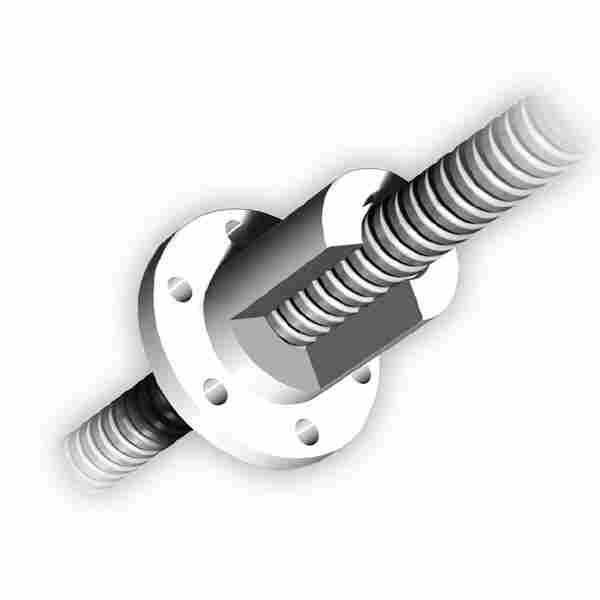

光滑螺桿是一種集螺母和滾珠絲杠特性于一體的高效螺桿。
光滑螺釘由 2 個簡單部件組成，一個由 PET（聚對苯二甲酸*酯）和 SUS（不銹鋼）螺釘制成的螺母。
– 傳動效率高（50%）
：比梯形螺桿效率更高。
– 無需潤滑（油、油脂）即可平穩運行 新材料螺母
確保無需潤滑即可平穩運行。
– 使用壽命長，摩擦小
高強度螺母非常耐用，可以長期安全使用。
– 高品質
通過在我們質量控制的工廠對我們的產品進行加工、組裝和檢查，能夠提供高質量的產品。

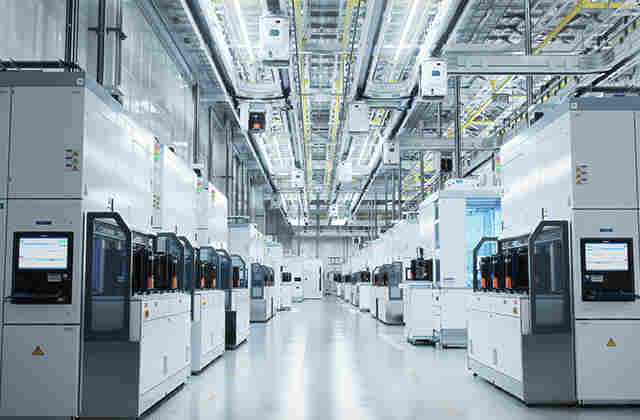

半導體

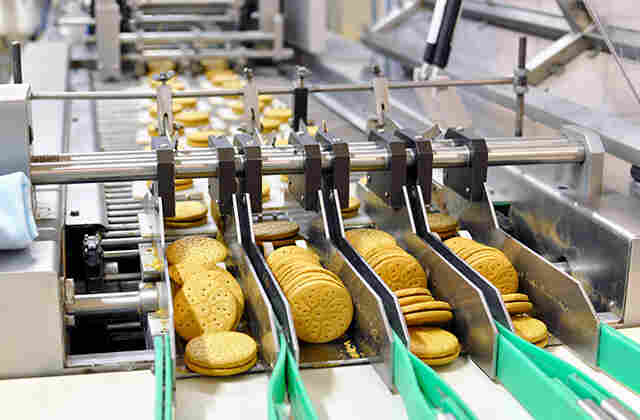

食品制造

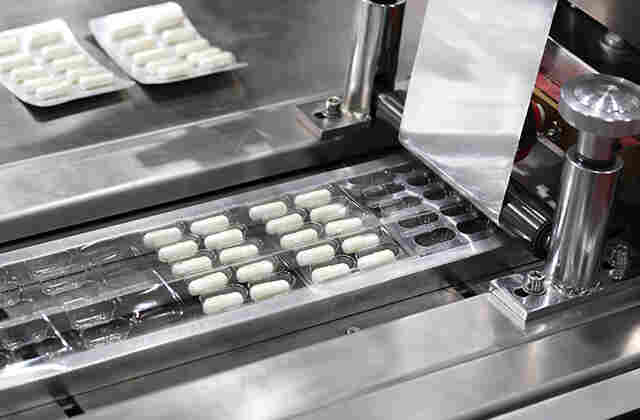

醫療機械

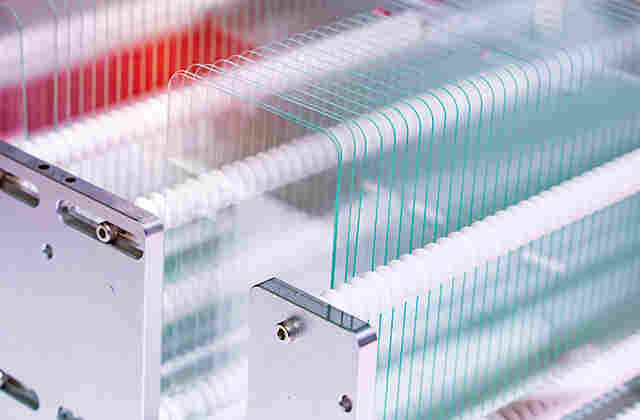

FPD的
※單位：mm
| 螺桿公稱外 徑 | 鉛 | 螺桿根 部直徑 | 允許載 荷 W （N） | 允許的 WN 值 | 螺母尺寸 | 標準螺桿 長度 LS | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 外 徑 | 長度 | 法蘭 | 安裝 孔 | ||||||||
| D | L | 外徑A | 寬度 B | PCD C | 直徑 E | ||||||
| 10 | 4 | 8.2 | 1000 | 1.9×105 | 19 | 32 | 36 | 5 | 28 | 4.5 | 300,500 |
| 12 | 4 | 10.2 | 1500 | 2.3×105 | 22 | 38 | 39 | 5 | 31 | 4.5 | 300,500 |
| .7×105 | 30 | 60 | 50 | 10 | 40 | 4.5 | 300,500 | ||||
| .6×105 | 30 | 60 | 50 | 10 | 40 | 4.5 | 300,500,1000 | ||||
| .6×105 | 34 | 60 | 63 | 12 | 49 | 5.5 | 300,500,1000 | ||||
| 20 | 5 | 17.3 | 6000 | 5.5×105 | 40 | 70 | 60 | 10 | 50 | 5.5 | 500,1000,1500,2000 |
| 25 | 5 | 22.3 | 7500 | 5.4×105 | 42 | 70 | 71 | 12 | 57 | 6.6 | 500,1000,1500,2000 |
| 25 | 10 | 21.5 | 5000 | 3.7×105 | 44 | 80 | 80 | 15 | 62 | 9 | 500,1000,1500,2000 |
| 28 | 6 | 24.5 | 10500 | 6.8×105 | 50 | 80 | 79 | 15 | 65 | 9 | 500,1000,2000,2500 |
| 32 | 10 | 27.7 | 12500 | 7.1×105 | 55 | 110 | 97 | 18 | 75 | 11 | 500,1000,2000,3000 |
*1：在上述WN值為允許負載W（N）×允許轉速N（min-1）
*2：MAX時，必須使用螺釘。min-1：1200min-1
*3：允許使用溫度。-20?60°C
*4：為提高出貨時的初始貼合性而使用特殊漿料。
由于漿料是可選的，如果您的使用條件需要，請下訂單。
*5：精度相當于JIS C-10（滾珠絲杠）。
請使用以下產品代碼訂購光滑螺絲。
